长输管道周边地质灾害监测方案

1.1.1 地质断裂（沉降）监测方案

地质灾害对管道的影响主要体现在管道周边环境的变化，使得挤压力、弯曲力、剪切力等复杂的交变应力作用于管道上，从而导致管道形变。选用金属基带装应变光缆，将应变探测光缆紧贴管道敷设，通过应变探测光缆实时监测管道形变，提前预警管道形变。

地质断裂（沉降）监测方

1.1.2 洪水冲蚀（地陷）监测方案

对于洪水冲蚀导致管道下方的填充土层被冲蚀，或者管道穿越湿陷性黄土等特殊土体区域，因土体坍塌出现空洞，将导致管道裸露悬空，一旦超过管道挠曲强度，管道会折断。通过将管道下方的土层埋入应变探测光缆（紧套型光缆），管道施工时压紧土层，正常情况下该光纤的应变是均匀分布的，一旦某区域的土层被冲蚀或者地陷，将改变应变分布，从而提前预警。

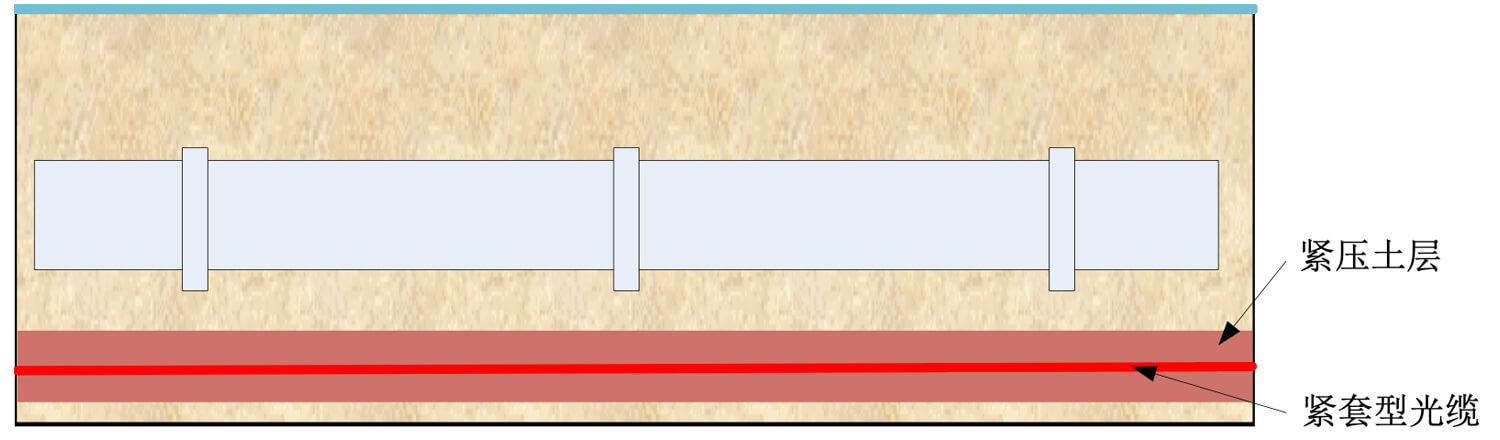

洪水冲蚀（地陷）监测方案
