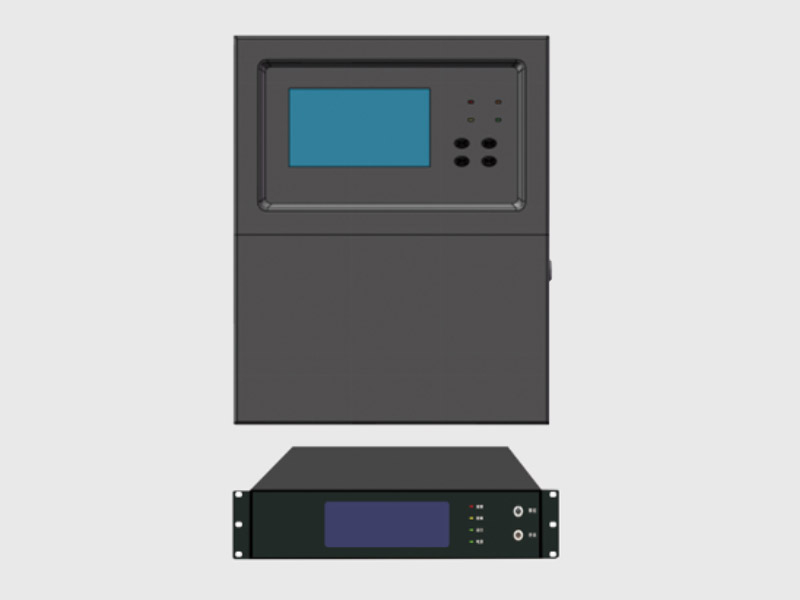

分布式光纤测温系统DTS

产品描述

测量原理

功能特点

本产品全名为“分布式光纤测温系统”，英文缩写为DTS。在消防安全领域，根据GB16280-2014国家标准本产品被定义为“分布式光纤线型感温火灾探测器”，是线型感温火灾探测器的一种重要类型。DTS主机负责光传感数据的处理。在工程实践中，DTS系统需配合使用传感光纤(通常是50um/62.5um多模通信光纤)，以实时监测光纤所在环境的温度。不同的应用领域和工作环境对DTS设备和光缆的需求有所不同。因此，在产品选型阶段，根据具体的应用领域，应选择最适合的DTS主机和相应的光缆，以确保系统的性能和效果。

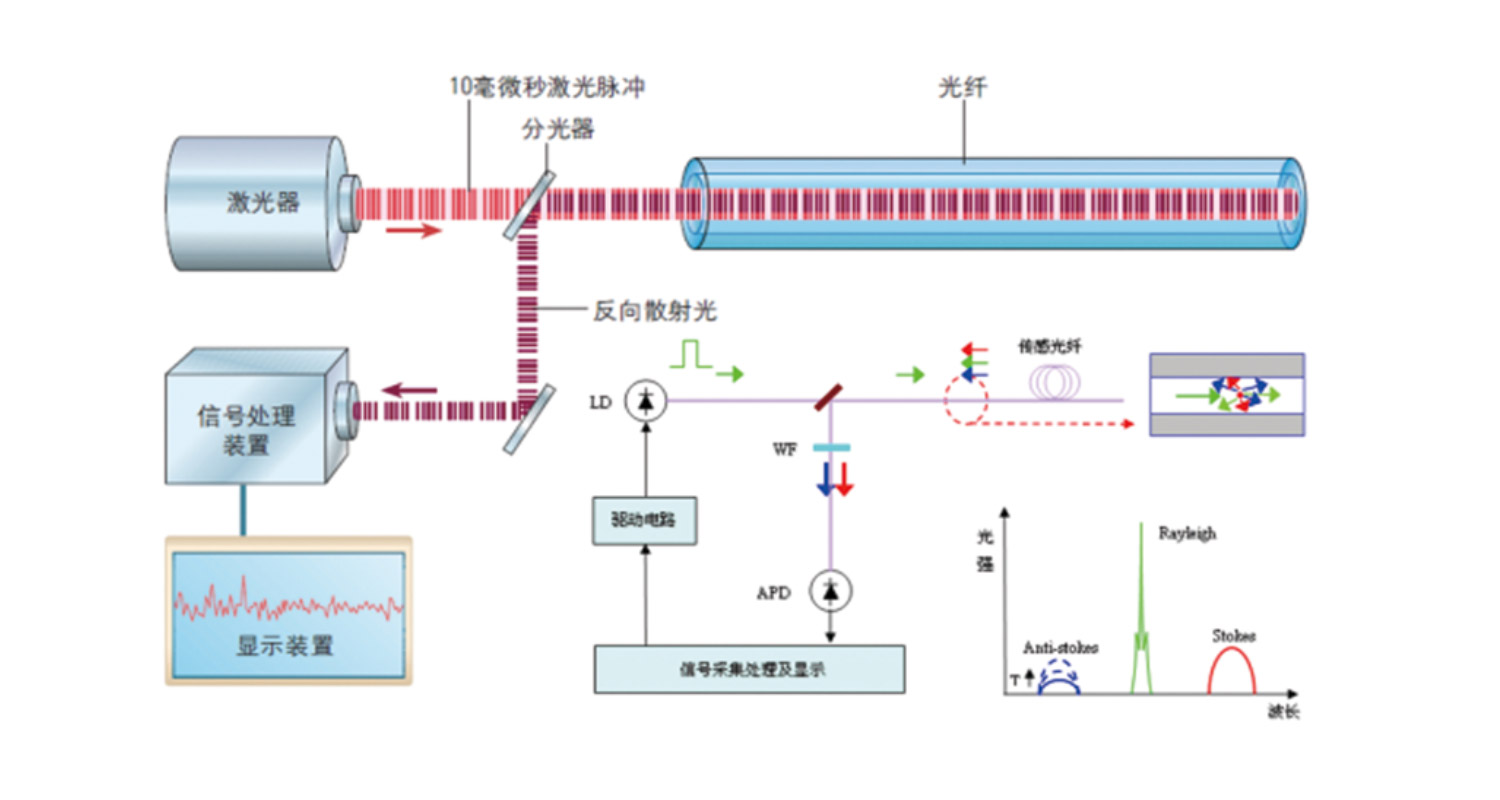

DTS的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh(瑞利)、anti-stokes(反斯托克斯)和stokes(斯托克斯)光:其中anti-stokes温度敏感，为信号光:stokes温度不敏感，为参考光。从传感光纤背向散射的信号光，再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由探测器(APD)接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。

测量原理

单台设备支持最大16通道，每通道支持12km，单台设备可配接192km光缆，2500温度点/km，单台设备负载能力为480万个温度测点。
高性能版本可以支持到10000个温度点/km，密集度高达0.1米/温度点，专用于探测小尺寸温度变化，反应灵敏，实用价值高，尤其适用于小热点前期预警、管道泄漏、皮带机轴承温度监测、锂电池内部热失控预警等应用领域。
产品采用自主研发的纯国产化的系统，可以兼容国内外各类主流操作系统(Win-dows、linux，iOS、Android安卓、macOs、鸿蒙HarmonyOs等)丰富的硬件接口，2路USB，2路RS485，1路RJ45,8路继电器(可扩展32路继电器)，可配接4G通信模块，方便第三方数据集成。
具有7寸触摸屏操作UI界面，无需安装软件可方便本机操作，集成了光纤温度自动标定，一键自动调参数的功能，方便用户操作。
内置WEB服务器软件，无缝衔接各类网络环境，是国内第一款内嵌式光纤测温系统软件，集成有各类光学算法模块，精准捕捉光纤各个位置点的温度变化。
最小化系统主机功耗低至5W以下。
系统主机集成了丰富的各类数据协议，方便第三方集成低至0.2米的空间分辨率，具备小热点探测能力。
具有3秒级的报警响应时间，24小时实时巡检，能够快速报警。
